Problem with starting of SIMATIC S7-PLCSIM v13 and solution

Hello, guys.

In this article I want to tell you about a problem I encountered , and my solution.Probably there are a few different solutions, but I will tell you about mine.

It’s about SIMATIC S7-PLCSIM v.13 software, with SIMATIC S7-1200 1212CAC/DC/RLY hardware.

When I try to start PLCSIM v.13 SP1,with TIA PORTAL on Windows 7 64 bits, I get the following error message:

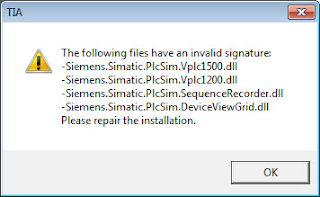

Fig 1. Error message

Also when I try to go in Simulation Mode on Tia portal, there was also an error message: Тhe totally integrated automation portal has encountered a problem and needs to close
First, I try to follow the instructions, shown in the error message. I put the disc in the PC and start the repair. Unfortunately, it was useless ,and I tried another  method.. the working method.

SOLUTION:1.    Go to Updates for PLCSIM V13 SP1  and download the update.2.    Download both files:a.     SIMATIC_S7_PLCSIM_V13_SP1_Upd1.exe (2.5 MB)b.     SIMATIC_S7_PLCSIM_V13_SP1_Upd1.001 (370.6 MB)3.    IMPORTANT: Download the both files in one directory.4.    Execute SIMATIC_S7_PLCSIM_V13_SP1_Upd1.exe   5.    Follow the instructions

If you have any questions about the article, or with the Mitsubishi robots at all, please don’t hesitate to write me an email.

Проблем при стартиране на SIMATIC S7-PLCSIM v13

Здравейте, колеги. В текущата статия искам да споделя един проблем, и съответно решението му, на който аз се натъкнах. Той е свързан със SIMATIC S7-PLCSIM v.13. Преди да опиша какъв точно е проблемът искам да кажа, че ползвам SIMATIC S7-1200 с процесор 1212CAC/DC/RLY.

Когато се опитах да стартирам PLCSIM v.13 SP1 с TIA PORTAL v.13 SP1 на Windows 7, който е 64-битов, получих следното обезпокояващо съобщение показано на Фиг.1. Също така, при опит за стартиране на симулация през TIA PORTAL v13 поlучавах следното съобщение за грешка
“Тhe totally integrated automation portal has encountered a problem and needs to close”

Фиг.1 Грешка при стартиране на SIMATIC S7-PLCSIM v.13
Направих това, което пише, а именно да поправя инсталацията. За съжаление това не свърши никаква работа. След това направих малко проучване и установих, че трябва да имам направен ъпдейт.
Ъптдейта може да намерите на следния линк ->Updates for PLCSIM V13 SP1
ВАЖНО! – Задължително двата файла SIMATIC_S7_PLCSIM_V13_SP1_Upd1.exe и
SIMATIC_S7_PLCSIM_V13_SP1_Upd1.001  трябва да ги свалите в една и съща папка(директория). След това стартирате .ехе файла и следвате инструкциите. След като приключи с ъпдейтването PLC SIM V13 тръгна без проблем, както е показано на фиг.2

Фиг.2 Начален енгран PLC SIM V13

В бъдеще имам намерение да качвам разяснения по всички проблеми, с които съм се сблъсквал, съответно и техните решения. Така надявам се допринасям с частица към развитието на българското Siemens комюнити.
